S6016 ZZ

Datenblatt zur Type S6016 ZZ (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 80 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 79.985 mm bis max. 80 mm. D = Außendurchmesser: 125 mm ( +0 / -0.018 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 124.982 mm bis max. 125 mm. B = Breite: 22 mm (zur Breite = 22 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 80x125x22 mm / 80x125x22mm (Innen x Außen x Breite) bzw. 125x80x22 mm / 125x80x22mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 8 cm, Außendurchmesser = 12.5 cm , Breite = 2.2 cm.

Lagerluft und Axialspiel Die Type S6016 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.010 mm / max.: 0.030 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6016 ZZ entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6016 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 51000 N Statische Tragzahl [radial]: 40000 N 2. 6016 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 43350 N Statische Tragzahl [radial]: 37200 N 3. 6016 Industriequalität / Standard: Dynamische Tragzahl [radial]: 40800 N Statische Tragzahl [radial]: 36000 N 4. SS / S / W 6016 Edelstahl rostfrei Dynamische Tragzahl [radial]: 35700 N Statische Tragzahl [radial]: 32000 N 5. KER / CE 6016 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 29070 N Statische Tragzahl [radial]: 24400 N 6. FC 6016 MAX / VRS ** Dynamische Tragzahl [radial]: 63750 N Statische Tragzahl [radial]: 72000 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6016 Dynamische Tragzahl [radial]: 33150 N Statische Tragzahl [radial]: 32000 N * (Hinweis: Keramik Kugellager 6016 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6016 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6016 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6016 2RS. ** (Hinweis: Vollkugellager 6016 haben die maximale Anzahl an Kugeln ( 6016 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6016VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6016 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6016 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6016 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

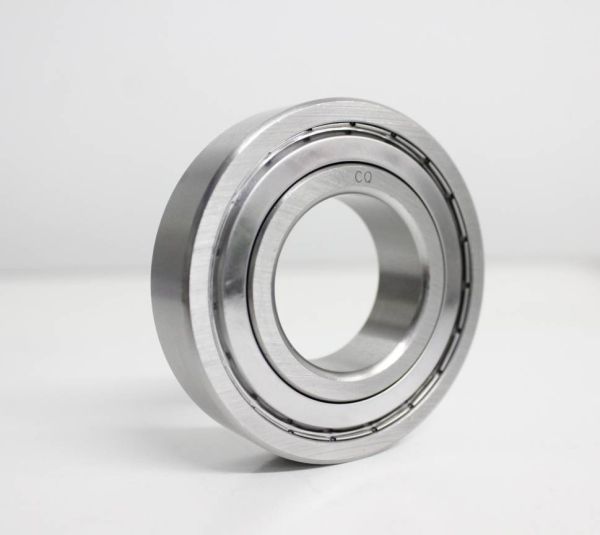

Edelstahl Kugellager S6016 ZZ / SS6016 ZZ - 80x125x22mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6016 ZZ rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6016Z / SS6016Z beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 80x125x22mm (Innen: 80 mm, Außen: 125 mm, Breite: 22 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6016 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Deckscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett.
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-Deckscheiben: ZZ / 2Z / 2ZR.
Durch die beidseitige Spaltdichtung ist das Lager S6016 ZZ weitgehend geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub. Wenn das Lager komplett dicht sein soll, wählen Sie bitte die 2RS Variante mit Kunststoffdichtscheiben.



Alternative Bezeichnungen für S6016 ZZ / SS6016 ZZ:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6016 ZZ / S6016 2Z / S6016 2ZR / 6016SS ZZ. S bzw. SS als Vorsetzzeichen vor "6016" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfrei Lager SS6016Z ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6016 2Z / W60162Z / W6016-2Z / W6016Z / W6016ZZ / W6016ZZ / W6016 ZZ. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6016 ZZ“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Spaltdichtungen: S6016-ZZ / SS6016-ZZ
- Einseitig mit Spaltdichtung: S6016-Z / SS6016-Z
- Offen mit Fett: S6016 / 6016SS

Hinweis: "Einseitig (Z)" gedichtete Lager S6016Z / S6016-Z / SS6016Z / SS6016-Z

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „Z“ anstatt "2Z" oder "ZZ" steht, was zu Verwirrung führen kann. Bestellen Sie die S6016 Kugellager als "Einseitig (Z)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die Z-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

DIE BILDER ZEIGEN ZWAR KUNSTSTOFF-DICHTSCHEIBEN, DAS PRINZIP IST ABER DAS GLEICHE:

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig abgedeckten Variante identisch wie bei den gedichteten ZZ Lagern mit B= 20 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6016Z abweichen, hier werden Dichtscheiben aus Kunststoff anstatt den Edelstahlblech Abdeckungen gezeigt. Das Prinzip ist jedoch das Gleiche.)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6016 ZZ wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6016 Lager: 80*125*22 mm.



Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6016 2Z / W6016-2Z / W60162Z - S6016 2Z / S6016-2Z / S60162Z - SS6016 2Z / SS6016-2Z / SS60162Z
Einseitig: W6016 Z / W6016-Z / W6016Z

Umschlüsselung FAG / INA:

Beidseitig: S6016 2ZR / S6016-2ZR / S60162ZR - SS6016 2ZR / SS6016-2ZR / SS60162ZR - W6016 2ZR / W6016-2ZR / W60162ZR
Einseitig: S6016 ZR / S6016-ZR / S6016ZR - W6016 ZR / W6016-ZR / W6016ZR

Umschlüsselung NSK:

siehe NTN

Umschlüsselung NTN:

Beidseitig: S6016 ZZ / S6016-ZZ / S6016ZZ - SS6016 ZZ / SS6016-ZZ / SS6016ZZ - W6016 ZZ / W6016-ZZ / W6016ZZ
Einseitig: S6016 Z / S6016-Z / S6016Z - SS6016 Z / SS6016-Z / SS6016Z

Umschlüsselung SNR / EZO / NKE:

siehe NTN

Sonstige alternative Bezeichnungen:

-
-
