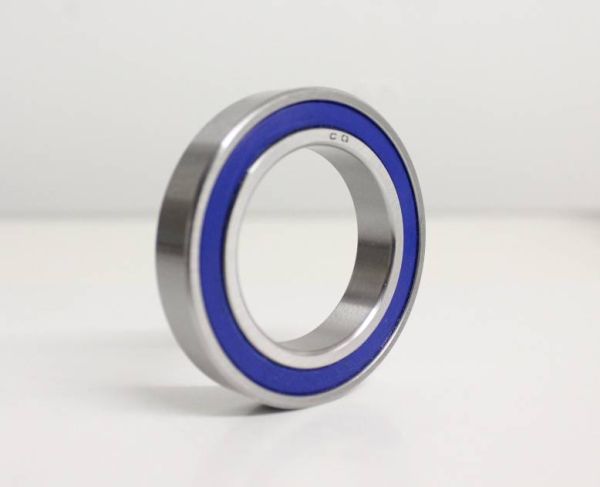

S61816 2RS

Rillenkugellager - 80x100x10 mm (bzw. 100x80x10 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61816

Auf Lager
Artikelnummer
23555

Lieferzeit: 1-4 Werktage*

50,00 € 42,02 €
Menge Preis
4 + 48,00 € 40,34 €
10 + 47,00 € 39,50 €
50 + 46,00 € 38,66 €
100 + 45,00 € 37,82 €
Inkl. 19% MwSt., zzgl. Versand
Mehr Informationen
Art Rillenkugellager
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 80 x 100 x 10 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4021 / X20Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Edelstahlkäfig (AISI201); 230 ° C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.010 mm / max.: 0.030 mm
Innendurchmesser (mm) 80
Innendurchmesser Toleranz +0 / -0.015 mm
Außendurchmesser (mm) 100
Außendurchmesser Toleranz +0 / -0.015 mm
Breite (mm) 10
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 3,1496
Außendurchmesser (Zoll) 3,937
Breite (Zoll) 0,3937
Gewicht (kg) 0.150000

Datenblatt zur Type S61816 2RS (Rillenkugellager)

Abmessungen und Toleranzen

d = Innendurchmesser: 80 mm ( +0 / -0.015 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 79.985 mm bis max. 80 mm.

D = Außendurchmesser: 100 mm ( +0 / -0.015 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 99.985 mm bis max. 100 mm.

B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 80x100x10 mm (Innen x Außen x Breite) bzw. 100x80x10 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 8 cm, Außendurchmesser = 10 cm , Breite = 1 cm.

Lagerluft und Axialspiel

Die Type S61816 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.010 mm / max.: 0.030 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type S61816 2RS entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. 61816 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 12700 N
Statische Tragzahl [radial]: 11200 N

2. 61816 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 10795 N
Statische Tragzahl [radial]: 9520 N

3. 61816 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 10033 N
Statische Tragzahl [radial]: 8848 N

4. 61816 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 9271 N
Statische Tragzahl [radial]: 8176 N

5. 61816 Keramiklager *
Dynamische Tragzahl [radial]: 6985 N
Statische Tragzahl [radial]: 6160 N

6. 61816 MAX / VRS **
Dynamische Tragzahl [radial]: 16510 N
Statische Tragzahl [radial]: 14560 N

* (Hinweis: Keramik Kugellager 61816 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61816 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 61816 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61816 2RS.

** (Hinweis: Vollkugellager 61816 haben die maximale Anzahl an Kugeln ( 61816 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61816VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61816 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61816 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S61816 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Rillenkugellager S61816 - 80x100x10 mm

Dünnringlager

Dichtungsvarianten: Lager S61816

- Beidseitig mit Kunststoffabdeckung: S61816 2RS
- Einseitig mit Kunststoffabdeckung: S61816 RS - S61816rs
- Offen: Kugellager SS61816
Alte Bezeichnung: SS 6816 2RS
Neue Bezeichnung: SS 61816 2RS
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

SS 61816rs / S 61816 / SS61816 2RS / SS61816rs / S61816rs / SS 61816rs
-
