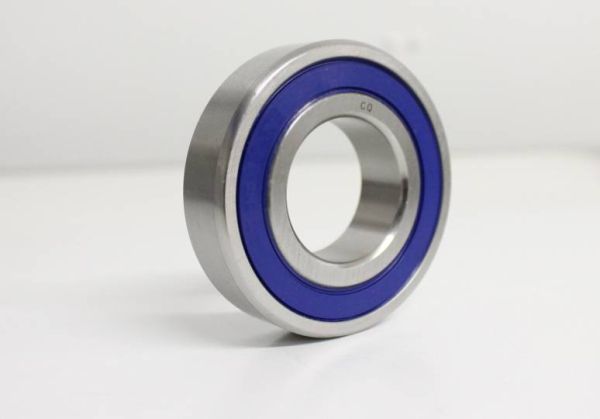

S6309 2RS
Rillenkugellager - 45x100x25 mm (bzw. 100x45x25 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6309
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
4 + | 41,00 € 34,45 € |
10 + | 39,00 € 32,77 € |
50 + | 37,00 € 31,09 € |
100 + | 34,00 € 28,57 € |
Artikelnummer | 22891 |
---|---|
Bauart | Rillenkugellager |
Besonderheit | Edelstahl rostfrei (Nirolager) |
Abmessungen (mm) - Innen x Außen x Breite | 45 x 100 x 25 mm |
Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
Innendurchmesser (mm) | 45 |
Innendurchmesser Toleranz | +0 / -0.012 mm |
Außendurchmesser (mm) | 100 |
Außendurchmesser Toleranz | +0 / -0.015 mm |
Breite (mm) | 25 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
Innendurchmesser (Zoll) | 1,77165 |
Außendurchmesser (Zoll) | 3,93701 |
Breite (Zoll) | 0,98425 |
Datenblatt zur Type S6309 2RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.988 mm bis max. 45 mm. D = Außendurchmesser: 100 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 99.985 mm bis max. 100 mm. B = Breite: 25 mm (zur Breite = 25 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x100x25 mm / 45x100x25mm (Innen x Außen x Breite) bzw. 100x45x25 mm / 100x45x25mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 10 cm , Breite = 2.5 cm. |
Lagerluft und AxialspielDie Type S6309 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S6309 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6309 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6309 EMQ (Elektromotoren Qualität): 3. 6309 Industriequalität / Standard: 4. SS / S / W 6309 Edelstahl rostfrei 5. KER / CE 6309 Keramiklager Si3N4 / ZRO2* 6. FC 6309 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6309 * (Hinweis: Keramik Kugellager 6309 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6309 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6309 haben die maximale Anzahl an Kugeln ( 6309 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6309VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6309 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6309 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S6309 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager S6309 Edelstahl rostfrei - 45x100x25 mm
Dichtungsvarianten: Lager S6309
- Beidseitig mit Kunststoffabdeckung: S6309 2RS- Einseitig mit Kunststoffabdeckung: S6309 RS - S6309rs
- Offen: Kugellager S6309
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
S6309 2RS / S 6309 2RS / SS 6309 2RS / S6309 rs-
