SS68808 SP 45/45° - ENDURO
Kugellager für Steuersatz / Lenkkopflager - 40x53x7 mm (bzw. 53x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 68808
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26671
25,00 €
21,01 €
| Menge | Preis je |
|---|---|
| 2 + | 24,50 € 20,59 € |
| 4 + | 24,00 € 20,17 € |
| 10 + | 22,50 € 18,91 € |
| Artikelnummer | 26671 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 53 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 53 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,0866 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type SS68808 SP 45/45° - ENDURO (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 53 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 52.989 mm bis max. 53 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x53x7 mm / 40x53x7mm (Innen x Außen x Breite) bzw. 53x40x7 mm / 53x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type SS68808 SP 45/45° - ENDURO hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS68808 SP 45/45° - ENDURO entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 68808 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 68808 EMQ (Elektromotoren Qualität): 3. 68808 Industriequalität / Standard: 4. SS / S / W 68808 Edelstahl rostfrei 5. KER / CE 68808 Keramiklager Si3N4 / ZRO2* 6. FC 68808 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 68808 * (Hinweis: Keramik Kugellager 68808 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 68808 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 68808 haben die maximale Anzahl an Kugeln ( 68808 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 68808VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR68808 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC68808 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS68808 SP 45/45° - ENDURO als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS68808 SP 45/45° - S68808 SP 281819
Maße 40x53x7 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)
HINWEIS: Es handelt sich hierbei um ein Sonderlager mit 53 mm anstatt 52 mm Außendurchmesser
HINWEIS: Das dazu passende obere Steuersatzlager für Trek Räder ist für viele Baujahre das folgende Lager: https://www.kugellager-shop.net/acb3645-30x41x6-5-36-45-steuersatz-kugellager.html
Marke: ENDURO BEARINGS

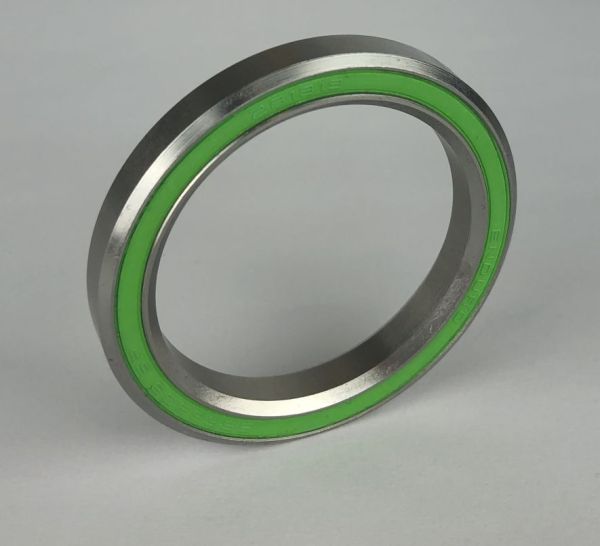

Material: Edelstahl rostfrei (Stainless Steel), Dichtungen: NBR Gummidichtungen auf beiden Seiten (Farbe: Grün)
Präzision: ABEC-3 (Präzisionslager)
Einsatzgebiet u.a. Fahrrad Steuersatz für TREK MADONE (Bis 2010) / Trek 281819
HINWEIS: TREK MADONE AB 2011 benötigen dieses Lager: https://www.kugellager-shop.net/acb6808ss-40x51x6-5-mm-36-36-enduro.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen S68808 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die S-68808 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*53*7 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 53 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
P2180732 // ENDURO BEARINGS 281819-
