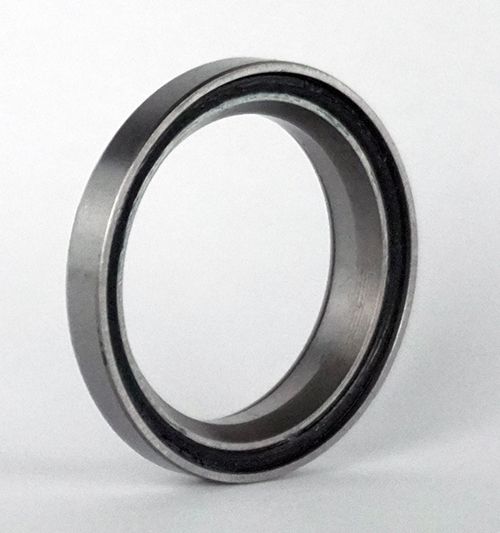

Alternativlager TH MR040 1-1/8 36°x45° (= TH-873/DJ )
Kugellager für Steuersatz / Lenkkopflager - 30.2x41x7.7 mm (bzw. 41x30.2x7.7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP03H7.7
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27443-1
13,60 €
11,43 €
| Menge | Preis je |
|---|---|
| 4 + | 13,00 € 10,92 € |
| 10 + | 11,50 € 9,66 € |
| Artikelnummer | 27443-1 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 30.2 x 41 x 7.7 mm |
| Abdeckung | Einseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.2 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7.7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,30315 |
Datenblatt zur Type Alternativlager TH MR040 1-1/8 36°x45° (= TH-873/DJ ) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.2 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.19 mm bis max. 30.2 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 7.7 mm (zur Breite = 7.7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.2x41x7.7 mm / 30.2x41x7.7mm (Innen x Außen x Breite) bzw. 41x30.2x7.7 mm / 41x30.2x7.7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.02 cm, Außendurchmesser = 4.1 cm , Breite = 0.77 cm. |
Lagerluft und AxialspielDie Type Alternativlager TH MR040 1-1/8 36°x45° (= TH-873/DJ ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type Alternativlager TH MR040 1-1/8 36°x45° (= TH-873/DJ ) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. MHP03H7.7 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP03H7.7 EMQ (Elektromotoren Qualität): 3. MHP03H7.7 Industriequalität / Standard: 4. SS / S / W MHP03H7.7 Edelstahl rostfrei 5. KER / CE MHP03H7.7 Keramiklager Si3N4 / ZRO2* 6. FC MHP03H7.7 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP03H7.7 * (Hinweis: Keramik Kugellager MHP03H7.7 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP03H7.7 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP03H7.7 haben die maximale Anzahl an Kugeln ( MHP03H7.7 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP03H7.7VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP03H7.7 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP03H7.7 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type Alternativlager TH MR040 1-1/8 36°x45° (= TH-873/DJ ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Alternativlager für TH MR040 1-1/8" 36°x45°
HINWEIS: Dieses Lager hat eine Breite von 7.7 mm. Für TH MR0401-1/8" 36x45° gibt es verschiedene passende Lager mit Breiten von 7 mm / 7.1 mm / 7.2 / 7.3 mm. Dieses Lager kann diese Ersetzen, auch wenn die Breite 0,4 mm größer ist.
Dieses Lager gibt es mit verschiedenen Schreibweisen wie:
TH/MR040 1-1/8 36x45 J5 (ZS 44)
TH MR040 1 -1/8 36 x 45 H6
TH MR0401-1/8 36°x45° H7)
TH MR0401-1/8 36°x45° J8
Dieses Lager ist auch bekannt als TH873/DJ ( (Das "DJ" steht für das Sondermaß, das normale TH873 mit 6,5 mm Breite finden Sie hier: https://www.kugellager-shop.net/th-873-th873-36-45-kugellager-steuersatz.html )
- Innendurchmesser: 30,15-30,2 mm (= 1-1/8" Zoll)
- Außendurchmesser: 41 mm
- Breite 7.7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen abweichen)
1. Kugellager Innendurchmesser 30,15 mm - 30,2 mm = 1-1/8" (Winkel 36°)
2. Kugellager Außendurchmesser 41 mm (Winkel: 45°)
3. Kugellager Breite 7.7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
