TH073/DJ 36°/45° (Wichtig: Ausf. kurze Außenringfase ca. 2 mm, beidseitige Dichtung)

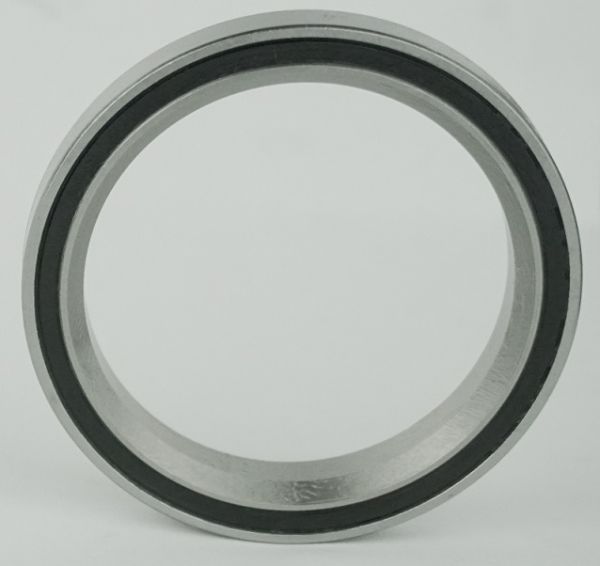

Kugellager für Steuersatz / Lenkkopflager - 40x51.8x7.5 mm (bzw. 51.8x40x7.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: TH073
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27317
10,90 €
9,16 €
| Menge | Preis je |
|---|---|
| 2 + | 10,45 € 8,78 € |
| 4 + | 10,20 € 8,57 € |
| 10 + | 9,70 € 8,15 € |
| Artikelnummer | 27317 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | WICHTIG: Wenn Sie das Lager mit langer Fase (3,5mm) und einseitiger Dichtung benötigen, suchen Sie nach FSA MR019) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.8 x 7.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.8 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0.295276 |
Datenblatt zur Type TH073/DJ 36°/45° (Wichtig: Ausf. kurze Außenringfase ca. 2 mm, beidseitige Dichtung) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.789 mm bis max. 51.8 mm. B = Breite: 7.5 mm (zur Breite = 7.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.8x7.5 mm / 40x51.8x7.5mm (Innen x Außen x Breite) bzw. 51.8x40x7.5 mm / 51.8x40x7.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.18 cm , Breite = 0.75 cm. |
Lagerluft und AxialspielDie Type TH073/DJ 36°/45° (Wichtig: Ausf. kurze Außenringfase ca. 2 mm, beidseitige Dichtung) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type TH073/DJ 36°/45° (Wichtig: Ausf. kurze Außenringfase ca. 2 mm, beidseitige Dichtung) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. TH073 Automotive Qualität (Marken: SKF/FAG/NSK): 2. TH073 EMQ (Elektromotoren Qualität): 3. TH073 Industriequalität / Standard: 4. SS / S / W TH073 Edelstahl rostfrei 5. KER / CE TH073 Keramiklager Si3N4 / ZRO2* 6. FC TH073 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC TH073 * (Hinweis: Keramik Kugellager TH073 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C TH073 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager TH073 haben die maximale Anzahl an Kugeln ( TH073 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung TH073VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRTH073 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCTH073 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type TH073/DJ 36°/45° (Wichtig: Ausf. kurze Außenringfase ca. 2 mm, beidseitige Dichtung) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
TH-073/DJ Kugellager für 1,5" Steuersatz mit Sonderbreite 7,5 mm - 36°x45° 1.5"
Innendurchmesser x Außendurchmesser x Breite = 40 x 51,8 x 7,5 mm
Winkel Innenring/Außenring: 36/45°
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen TH073/DJ abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TH-073/DJ folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,8*7,5 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 51,8 mm
3. Kugellager Breite 7,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
