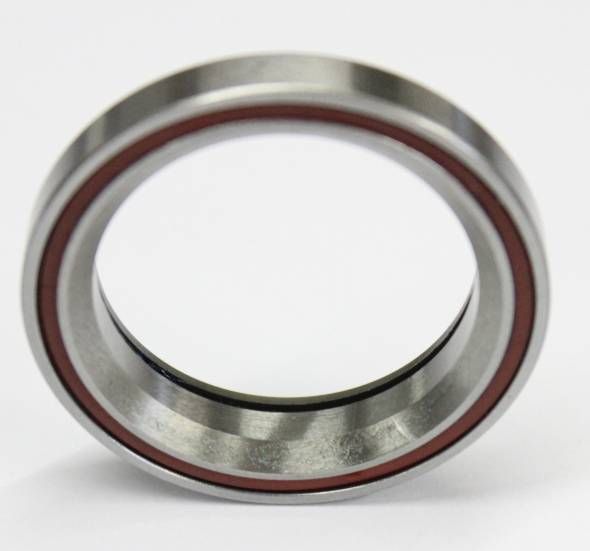

TH-870 45°/45° (Alt. G.W. Retainer 41.8x30.5 45/45)
Kugellager für Steuersatz / Lenkkopflager - 30.5x41.8x8 mm (bzw. 41.8x30.5x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: TH870
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24532-B
6,90 €
5,80 €
| Menge | Preis je |
|---|---|
| 2 + | 6,60 € 5,55 € |
| 4 + | 6,30 € 5,29 € |
| 10 + | 5,60 € 4,71 € |
| 100 + | 4,74 € 3,98 € |
| Artikelnummer | 24532-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.5 x 41.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.5 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type TH-870 45°/45° (Alt. G.W. Retainer 41.8x30.5 45/45) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.5 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.49 mm bis max. 30.5 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.5x41.8x8 mm / 30.5x41.8x8mm (Innen x Außen x Breite) bzw. 41.8x30.5x8 mm / 41.8x30.5x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.05 cm, Außendurchmesser = 4.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type TH-870 45°/45° (Alt. G.W. Retainer 41.8x30.5 45/45) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type TH-870 45°/45° (Alt. G.W. Retainer 41.8x30.5 45/45) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. TH870 Automotive Qualität (Marken: SKF/FAG/NSK): 2. TH870 EMQ (Elektromotoren Qualität): 3. TH870 Industriequalität / Standard: 4. SS / S / W TH870 Edelstahl rostfrei 5. KER / CE TH870 Keramiklager Si3N4 / ZRO2* 6. FC TH870 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC TH870 * (Hinweis: Keramik Kugellager TH870 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C TH870 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager TH870 haben die maximale Anzahl an Kugeln ( TH870 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung TH870VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRTH870 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCTH870 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type TH-870 45°/45° (Alt. G.W. Retainer 41.8x30.5 45/45) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
TH-870 / TH870 45/45 für 1-1/8” Steuersatz ("Integrated Headset")
WICHTIGER HINWEIS:
Dieses Lager (TH-870 / MHP08H8) ist Maßgleich mit dem Lager MHP08F, allerdings hat dieses Lager keinen Innenring-Einstich (Rille an der Inneren 45° Fase). Benötigen Sie das Lager mit Innenring-Einstich, finden Sie dieses hier: https://www.kugellager-shop.net/mh-p08f-45-45-kugellager-steuersatz.html
Abmessung: Innendurchmesser 30,5 mm - Außendurchmesser 41,8 mm - Breite 8 mm
- NYLON KÄFIG und G10 Präzisionskugeln
- NBR-Dichtscheibe auf einer Seite
- Gefertigt aus hochbelastbarem, chromlegiertem Wälzlagerstahl
Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike / BMX z.B. G.W. Retainer 41.8x30.5 45/45.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen TH-870 2RS / TH-870RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TH-870 2RS / TH-870RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.5*41.8*8 mm. Maße 30.5x41.8x8 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) - Teilweise auch angegeben als: 30,2x41,8x8 mm bzw. 41,8x30,2x8 mm
1. Kugellager Innendurchmesser 30.5 mm
2. Kugellager Außendurchmesser 41.8 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
