TH-870E / TH870E 45°/45° (Alt. MR042 / MR042S / No.42)

Datenblatt zur Type TH-870E / TH870E 45°/45° (Alt. MR042 / MR042S / No.42) (Kugellager für Steuersatz / Lenkkopflager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type TH-870E / TH870E 45°/45° (Alt. MR042 / MR042S / No.42) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

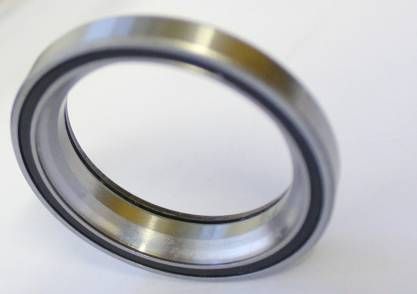

TH-870E 45/45 = TH870E 2RS 41,8x8x45° für 1-1/8" Steuersatz Kugellager ("Integrated Headset") / Durchmesser 41,8 mm - Winkel: 45°/45°

Maße 30,6x41,8x8 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)

Wir bieten dieses Lager auch in der Ausführung EDELSTAHL ROSTFREI an unter: https://www.kugellager-shop.net/mh-p08f-th-mr121-1-1-8-45x45-steuersatz-kugellager-edelstahl-rostfrei.html

WICHTIGER HINWEIS:

Das Lager TH870E (MHP08F) hat die gleichen Maße wie das Lager MH-P08H8. Jedoch unterscheiden sich die Lager im Innenring: Das Lager MH-P08F hat einen Innenring-Einstich, ohne welchen das Lager nicht 100% sitzt und somit schnell Spiel bekommt bzw. komplett ausfällt. Das Lager OHNE INNENRING-EINSTICH finden Sie hier: https://www.kugellager-shop.net/mh-p08h8-45-45-steuersatz-kugellager.html

Außerdem gibt es dieses Lager noch mit Breite = 7 mm (anstatt 8 mm): https://www.kugellager-shop.net/mh-p08h7-45-45-steuersatz-kugellager.html

- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).

- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0085 mm auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 482-6X / JIS B 1514-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 130,6°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager TH-870E nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 8 mm.

- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.

Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen TH-870E 2RS / TH-870ERS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TH-870E 2RS / TH-870ERS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,6*41,8*8 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

Hersteller / EU Verantwortliche Person

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
