Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.007 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm.

D = Außendurchmesser: 40 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.991 mm bis max. 40 mm.

B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x12 mm / 17x40x12mm (Innen x Außen x Breite) bzw. 40x17x12 mm / 40x17x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.2 cm.

Lagerluft und Axialspiel

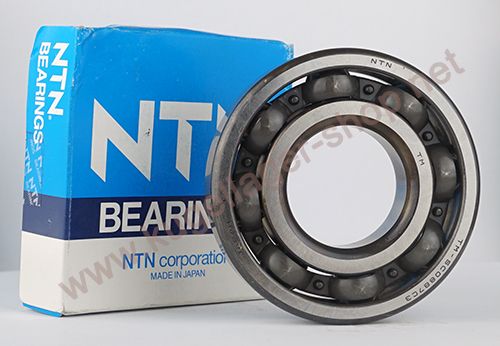

Die Type TMB203AJR2C3/3AS NTN (Sonderstahl - TMB203A Japan ZS NTN 6203SH2) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) .

Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type TMB203AJR2C3/3AS NTN (Sonderstahl - TMB203A Japan ZS NTN 6203SH2) entspricht nachfolgend der Nr. 1

Tragzahlen in der Ausführung:

1. 17x40x12 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 9950 N
Statische Tragzahl [radial]: 4750 N

2. 17x40x12 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 8457.5 N
Statische Tragzahl [radial]: 4417.5 N

3. 17x40x12 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 7960 N
Statische Tragzahl [radial]: 4275 N

4. SS / S / W 17x40x12 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 6965 N
Statische Tragzahl [radial]: 3800 N

5. KER / CE 17x40x12 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 5671.5 N
Statische Tragzahl [radial]: 2897.5 N

6. FC 17x40x12 MAX / VRS **
Dynamische Tragzahl [radial]: 12437.5 N
Statische Tragzahl [radial]: 8550 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 17x40x12
Dynamische Tragzahl [radial]: 6467.5 N
Statische Tragzahl [radial]: 3800 N

* (Hinweis: Keramik Kugellager 17x40x12 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 17x40x12 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 17x40x12 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY17x40x12 2RS.

** (Hinweis: Vollkugellager 17x40x12 haben die maximale Anzahl an Kugeln ( 17x40x12 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 17x40x12VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR17x40x12 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC17x40x12 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
