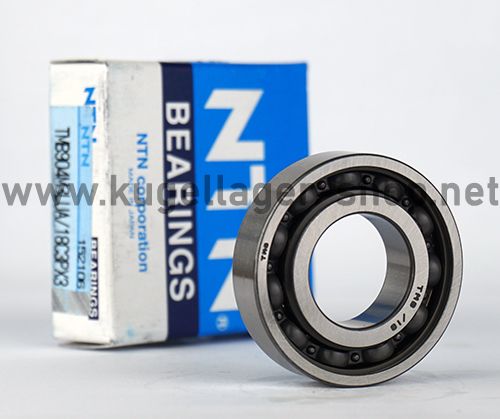

TMB-904M3C3 NTN (Ausführung ID = 20 mm)
Rillenkugellager - 20x37x9 mm (bzw. 37x20x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: TMB904
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
TMB904M3
24,00 €
20,17 €
| Menge | Preis je |
|---|---|
| 10 + | 21,60 € 18,15 € |
| Artikelnummer | TMB904M3 |
|---|---|
| Hersteller | NTN |
| EAN | k.A. |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 37 x 9 |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,787402 |
| Außendurchmesser (Zoll) | 1,4566929134 |
| Breite (Zoll) | 0,3543307087 |
Datenblatt zur Type TMB-904M3C3 NTN (Ausführung ID = 20 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.993 mm bis max. 20 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x37x9 mm / 20x37x9mm (Innen x Außen x Breite) bzw. 37x20x9 mm / 37x20x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type TMB-904M3C3 NTN (Ausführung ID = 20 mm) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type TMB-904M3C3 NTN (Ausführung ID = 20 mm) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. TMB904 Automotive Qualität (Marken: SKF/FAG/NSK): 2. TMB904 EMQ (Elektromotoren Qualität): 3. TMB904 Industriequalität / Standard: 4. SS / S / W TMB904 Edelstahl rostfrei 5. KER / CE TMB904 Keramiklager Si3N4 / ZRO2* 6. FC TMB904 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC TMB904 * (Hinweis: Keramik Kugellager TMB904 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C TMB904 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager TMB904 haben die maximale Anzahl an Kugeln ( TMB904 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung TMB904VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRTMB904 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCTMB904 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type TMB-904M3C3 NTN (Ausführung ID = 20 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
TMB904M3C3 NTN Rillenkugellager - 20 x 37 x 9 mm (ID x AD x B) - TMB-904M3C3
HINWEIS: Dieses Lager gibt es in 2 Ausüfhrungen. Dieses Lager hat Innendurchmesser 20 mm. Es gibt das gleiche Lager mit Innendurchmesser 18 mm, zu finden hier: https://www.kugellager-shop.net/tmb-904m3lua-18-c3-px3-ntn-rillenkugellager-18x37x9-mm-37x18x9mm.html
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: k.A. / Zolltarifnummer: 84821090 / Marke: NTN (Made in Japan)
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- Sonderlager mit extra hartem TMB Stahl u.a. für Motoren. Offenes Kugellager ohne Dichtung oder Abdeckung, ungeschmiertes Kugellager ohne Fett oder Öl
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 5500 N / statisch: 3200 N
- Grenzdrehzahl: 23500 u/min
- Abmessung Innen x Außen x Breite: 20x37x9 mm
- Abmessung Außen x Innen x Breite: 37x20x9 mm
- Die Lager haben je nach Charge auch weitere, nicht-relevante Aufdrucke wie etwa 201019 2107 NTN TMB904M3C3 Japan 15A-6
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager TMB904M3C3 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die TMB-904M3C3 NTN JAPAN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*37*9 mm.
NTN Rillenkugellager Innendurchmesser 20 mm
NTN Rillenkugellager Aussendurchmesser 37 mm
NTN Rillenkugellager Breite 9 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: NTN EuropeAdresse: 1 rue des Usines, ANNECY, 74010, FR
E-Mail: contact@ntn-snr.com
Tel.: +33 (0)4 50 65 30 00
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
