ACB3344H6 36°/45°

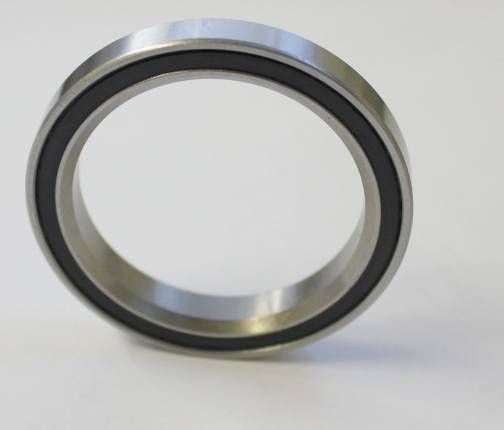

Kugellager für Steuersatz / Lenkkopflager - 33x44x6 mm (bzw. 44x33x6 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3344H6

Auf Lager
Artikelnummer
25801

Lieferzeit: 1-4 Werktage*

11,00 € 9,24 €
Menge Preis
4 + 10,00 € 8,40 €
8 + 9,50 € 7,98 €
10 + 9,00 € 7,56 €
Inkl. 19% MwSt., zzgl. Versand
Mehr Informationen
Art Kugellager für Steuersatz / Lenkkopflager
Besonderheit Gut gedichtet und stark gefettet
Abmessungen (mm) - Innen x Außen x Breite 33 x 44 x 6 mm
Abdeckung Steuersatz Kugellager sind normalerweise entweder mit starken Kontaktdichtungen oder Dichtungen, welche in einer Nut (V) laufen (gleichzeit hohe Dichtwirkung bei wenig Reibungswiderstand)
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 33
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 44
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 6
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 36°/45°
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1-1/4“
Außendurchmesser (Zoll) 1,73228
Breite (Zoll) 0,23622
Gewicht (kg) 0.019000

Datenblatt zur Type ACB3344H6 36°/45° (Kugellager für Steuersatz / Lenkkopflager)

Abmessungen und Toleranzen

d = Innendurchmesser: 33 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 32.99 mm bis max. 33 mm.

D = Außendurchmesser: 44 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991 mm bis max. 44 mm.

B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 33x44x6 mm (Innen x Außen x Breite) bzw. 44x33x6 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.3 cm, Außendurchmesser = 4.4 cm , Breite = 0.6 cm.

Lagerluft und Axialspiel

Die Type ACB3344H6 36°/45° hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type ACB3344H6 36°/45° entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. ACB3344H6 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 1660 N
Statische Tragzahl [radial]: 1330 N

2. ACB3344H6 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 1411 N
Statische Tragzahl [radial]: 1130.5 N

3. ACB3344H6 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 1311.4 N
Statische Tragzahl [radial]: 1050.7 N

4. ACB3344H6 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1211.8 N
Statische Tragzahl [radial]: 970.9 N

5. ACB3344H6 Keramiklager *
Dynamische Tragzahl [radial]: 913 N
Statische Tragzahl [radial]: 731.5 N

6. ACB3344H6 MAX / VRS **
Dynamische Tragzahl [radial]: 2158 N
Statische Tragzahl [radial]: 1729 N

* (Hinweis: Keramik Kugellager ACB3344H6 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3344H6 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB ACB3344H6 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYACB3344H6 2RS.

** (Hinweis: Vollkugellager ACB3344H6 haben die maximale Anzahl an Kugeln ( ACB3344H6 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3344H6VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3344H6 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3344H6 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type ACB3344H6 36°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

ACB3344H6 36/45 44x6x36° Steuersatz Kugellager ("Integrated Headset") / Durchmesser 44 mm - Winkel: 36°/45°

ACB = Schrägkugellager

Maße 33x44x6 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45) - Teilweise auch angegeben als: 33x44x6 mm 36x45 bzw. 44x33x6 mm 36x45

- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).

- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine sehr hohe Rundheit-Genauigkeit Toleranz auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / JIS B 1514-6X

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 133°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Mit Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützt die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager ACB3344H6 ungedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 6 mm.

- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.



Einsatzgebiete u.a. unteres Steuersatz Kugellager ("Lower Headset Bearing") u.a. für ACROS/Canyon CF SLX.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB3344H6 2RS / ACB3344H6RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB3344H6 2RS / ACB3344H6RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 33*44*6 mm.

1. Kugellager Innendurchmesser 33 mm

2. Kugellager Außendurchmesser 44 mm

3. Kugellager Breite 6 mm

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:

ACB3344H6LU / ACB3344H6-LLU / ACB3344H6LLU / ACB3344H6-LU

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

Alternativ th industries ACB3344H6 44x6x36° bzw. 33446 44x6x36° / Als Edelstahl Variante mit gleichen Parametern: VP ACB3344H6S
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
