ACB519H8 45°/45° (u.a. Ritchey WCS IS52/40)
Kugellager für Steuersatz / Lenkkopflager - 40x51.9x8 mm (bzw. 51.9x40x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB519H8
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24539-D
10,90 €
9,16 €
| Menge | Preis je |
|---|---|
| 2 + | 10,45 € 8,78 € |
| 4 + | 10,20 € 8,57 € |
| 10 + | 9,70 € 8,15 € |
| Artikelnummer | 24539-D |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.9 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.9 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type ACB519H8 45°/45° (u.a. Ritchey WCS IS52/40) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.9 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.889 mm bis max. 51.9 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.9x8 mm / 40x51.9x8mm (Innen x Außen x Breite) bzw. 51.9x40x8 mm / 51.9x40x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.19 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type ACB519H8 45°/45° (u.a. Ritchey WCS IS52/40) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB519H8 45°/45° (u.a. Ritchey WCS IS52/40) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB519H8 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB519H8 EMQ (Elektromotoren Qualität): 3. ACB519H8 Industriequalität / Standard: 4. SS / S / W ACB519H8 Edelstahl rostfrei 5. KER / CE ACB519H8 Keramiklager Si3N4 / ZRO2* 6. FC ACB519H8 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB519H8 * (Hinweis: Keramik Kugellager ACB519H8 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB519H8 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB519H8 haben die maximale Anzahl an Kugeln ( ACB519H8 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB519H8VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB519H8 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB519H8 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB519H8 45°/45° (u.a. Ritchey WCS IS52/40) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

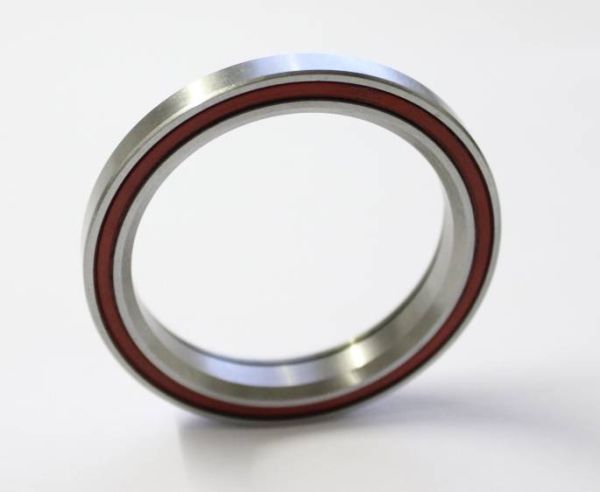

ACB519H8 1.5 - 51,9x8x45° für 1.5" (1-1/2") Steuersatz Kugellager / Winkel Innen: 45° - Winkel Außen: 45°
HINWEIS: Wir bieten dieses Lager auch mit Breite 7 mm an (für manche Ritchey und Scott Steuersätze): https://www.kugellager-shop.net/acb519h7-51-9x40x7mm-kugellager-steuersatz-lager.html
Gefettet mit dem Hochleistungsschmierfett Raremax SUPERN von Kyodo Yushi.
Maße: 40 x 51.9 x 8 mm (Innen x Außen x Breite) Winkel: 45/45

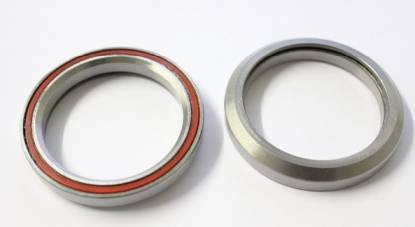

Vergleich Vorder- und Rückseite:
Das Lager ACB519H8 hat zwei Winkel; Am Innenring ist dieser 45° - am Außenring 45°. Angabe 45/45 bzw. 45°/45° oder 51,9x8x45° bzw. 40x51.8x8x45°. Die Rückseite des Lagers hat keine Dichtscheibe.

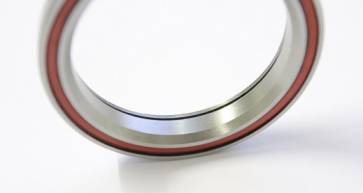

sowie eine Rille am Innenring:
Einsatzgebiet u.a. für Ritchey TIB Retainer 51.9x40 45°x45° WCS Headset Steuersatz Kugellager (Lenkkopfflager) - G.W. Retainer 51.9x40 45/45.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB 519H8 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB519 H8 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,9*8 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 51,9 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
51;9x8x45° bzw. ACB519H8 51;9x8x45°-
