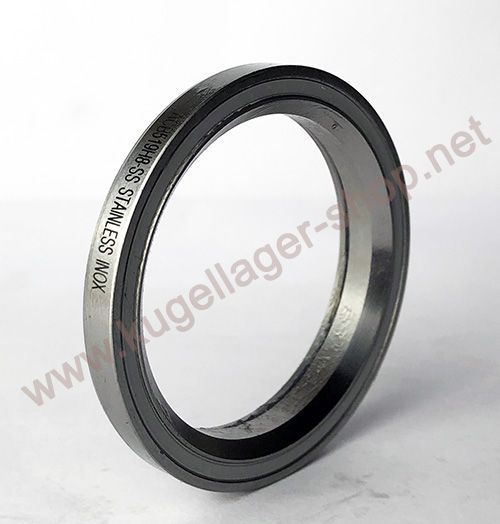

ACB519H8 SS 45°/45° (SS = Stainless Steel / Edelstahl rostfrei)
Kugellager für Steuersatz / Lenkkopflager - 40x51.9x8 mm (bzw. 51.9x40x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB519
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29273
21,90 €
18,40 €
| Menge | Preis je |
|---|---|
| 4 + | 19,90 € 16,72 € |
| 10 + | 18,90 € 15,88 € |
| Artikelnummer | 29273 |
|---|---|
| Hersteller | CQ |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.9 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.9 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type ACB519H8 SS 45°/45° (SS = Stainless Steel / Edelstahl rostfrei) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.9 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.889 mm bis max. 51.9 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.9x8 mm / 40x51.9x8mm (Innen x Außen x Breite) bzw. 51.9x40x8 mm / 51.9x40x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.19 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type ACB519H8 SS 45°/45° (SS = Stainless Steel / Edelstahl rostfrei) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB519H8 SS 45°/45° (SS = Stainless Steel / Edelstahl rostfrei) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. ACB519 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB519 EMQ (Elektromotoren Qualität): 3. ACB519 Industriequalität / Standard: 4. SS / S / W ACB519 Edelstahl rostfrei 5. KER / CE ACB519 Keramiklager Si3N4 / ZRO2* 6. FC ACB519 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB519 * (Hinweis: Keramik Kugellager ACB519 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB519 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB519 haben die maximale Anzahl an Kugeln ( ACB519 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB519VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB519 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB519 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB519H8 SS 45°/45° (SS = Stainless Steel / Edelstahl rostfrei) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB519H8 SS 1.5" (1-1/2") Steuersatz Kugellager in SS = Stainless Steel / Edelstahl rostfrei Ausführung
HINWEIS: Wir bieten dieses Lager auch mit Breite 7 mm an (für manche Ritchey und Scott Steuersätze): https://www.kugellager-shop.net/acb519h7-51-9x40x7mm-kugellager-steuersatz-lager.html
Wir bieten das Lager alternativ auch in normaler Stahl- oder brünierter Stahlausführung an. Suchen Sie dazu nach ACB519H8.
- Bauart: Wälzlager - Kugellager - Schrägkugellager "ACB" - Kugellager für Steuersatz von Mountain-Bikes
- SS = Stainless Steel AISI440 (Nirolager)
- Abmessung: 40 x 51.9 x 8 mm (Innen x Außen x Breite)
- Winkel: 45/45
- Einseitige Dichtung
- Stark gefettet (wartungsfrei) mit Kyodo Yushi Raremax SuperN
Einsatzgebiete als unteres Steuersatz Kugellager u.a.:
- Alternative Bezeichnung: G.W. Retainer 51.9x40 45°/45° / TIB Retainer 51.9x40 45°x45° WCS Headset
- Für Scott Foil ab 2016, Scott Genius Ransom und Scott Addict CX10/CX20 von 2018-2021, sowie Pinarello, Deda IN-5 / VINCI DCR, Wilier (Cento) und Ritchey Pro Steuersätzen. Bitte messen Sie Ihre alten Lager vor Kauf nach, da dies je nach Rahmengröße oder Baujahr variieren kann.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB 519H8 SS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS ACB519H folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,9*8 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 45°)
2. Kugellager Außendurchmesser 51,9 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
