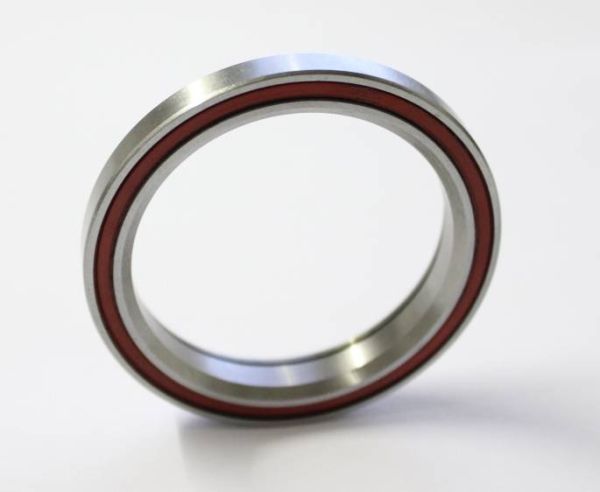

PT-R425 (51,8x8x45°) 45/45° (= IS52/40 / ACB518H8 / MH-P28 (51.8x8x45°) XF-001)
Kugellager für Steuersatz / Lenkkopflager - 40x51.8x8 mm (bzw. 51.8x40x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: r425
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27778
10,90 €
9,16 €
| Menge | Preis je |
|---|---|
| 2 + | 10,45 € 8,78 € |
| 4 + | 10,20 € 8,57 € |
| 10 + | 9,70 € 8,15 € |
| Artikelnummer | 27778 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.8 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type PT-R425 (51,8x8x45°) 45/45° (= IS52/40 / ACB518H8 / MH-P28 (51.8x8x45°) XF-001) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.789 mm bis max. 51.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.8x8 mm / 40x51.8x8mm (Innen x Außen x Breite) bzw. 51.8x40x8 mm / 51.8x40x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type PT-R425 (51,8x8x45°) 45/45° (= IS52/40 / ACB518H8 / MH-P28 (51.8x8x45°) XF-001) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type PT-R425 (51,8x8x45°) 45/45° (= IS52/40 / ACB518H8 / MH-P28 (51.8x8x45°) XF-001) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. r425 Automotive Qualität (Marken: SKF/FAG/NSK): 2. r425 EMQ (Elektromotoren Qualität): 3. r425 Industriequalität / Standard: 4. SS / S / W r425 Edelstahl rostfrei 5. KER / CE r425 Keramiklager Si3N4 / ZRO2* 6. FC r425 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC r425 * (Hinweis: Keramik Kugellager r425 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C r425 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager r425 haben die maximale Anzahl an Kugeln ( r425 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung r425VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRr425 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCr425 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type PT-R425 (51,8x8x45°) 45/45° (= IS52/40 / ACB518H8 / MH-P28 (51.8x8x45°) XF-001) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
PT-R425 (51,8x8x45°) 45/45° - Kugellager für 1.5" (1-1/2") Steuersatz / Winkel Innen: 45° - Winkel Außen: 45°
- Alternative Bezeichnung auch: ACB518H / ACB518H8 / HB518H8 / MH-P28 (⌀ 51.8x8x45°) XF-001
- Starke Dichtung und wartungsfrei gefettet
- Anwendungsgebiet u.a. S.H.I.S - IS52/40 Steuersatz Cane Creek / NORCO Revolver HT / BMC GF-02/ Juin Tech / Genisis Tarn 10 / Genesis Fugio 30 / Rhino Goo / Trek Madone 4.7 / Niner Air 9 (Carbon 2013) / Edge Desing / Ghost Lector / Specialized Crux Elite / Tufo / RWD / S-Works Tarmac / Ritchey Plus
WICHTIGER HINWEIS: Da sich die Steuersätze je nach Charge/Baujahr bei den Herstellern der o.g. Anwendungen ändern können, messen Sie Ihr altes Lager unbedingt vorher nach!
Es gibt dieses Lager auch mit 51,9 mm Außendurchmesser: https://www.kugellager-shop.net/acb519h8-45-45-kugellager-steuersatz.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB 519H8 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die K518K folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,8*8 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 45°)
2. Kugellager Außendurchmesser 51,8 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
