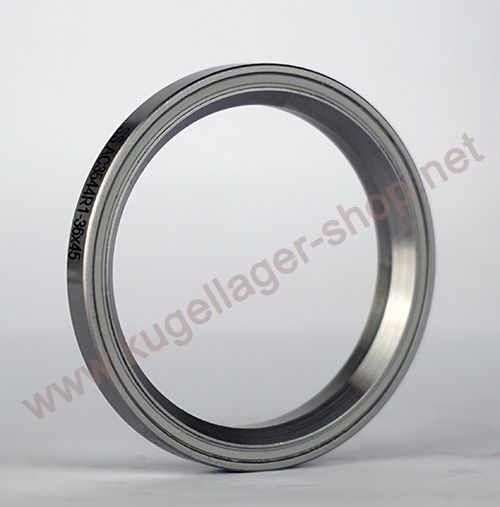

SAC3544 36/45 Edelstahl Rostfrei (Für IS44/IS44 ACROS Steuersatz) / 35445.5

Kugellager für Steuersatz / Lenkkopflager - 35x44x5.5 mm (bzw. 44x35x5.5 mm)

Materialbelastbarkeit: Für hohe Lasten
Korrosionsbeständigkeit: Korrosionsbeständig bei fast allen Einflüssen
Dichtigkeit: Sehr gutStaubdicht
Drehzahlbereich: Für nicht-volle Drehung

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3544H5.5


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
28342
23,99 € 20,16 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
10 + 22,50 € 18,91 €
Mehr Informationen
Artikelnummer 28342
Bauart Kugellager für Steuersatz / Lenkkopflager
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 35 x 44 x 5.5 mm
Abdeckung V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 35
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 44
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 5.5
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 36°/45°
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 1-1/4“
Außendurchmesser (Zoll) 1,73228
Breite (Zoll) 0,2165

Datenblatt zur Type SAC3544 36/45 Edelstahl Rostfrei (Für IS44/IS44 ACROS Steuersatz) / 35445.5 (Kugellager für Steuersatz / Lenkkopflager)


Abmessungen und Toleranzen

d = Innendurchmesser: 35 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.99 mm bis max. 35 mm.

D = Außendurchmesser: 44 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991 mm bis max. 44 mm.

B = Breite: 5.5 mm (zur Breite = 5.5 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x44x5.5 mm / 35x44x5.5mm (Innen x Außen x Breite) bzw. 44x35x5.5 mm / 44x35x5.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 4.4 cm , Breite = 0.55 cm.

Lagerluft und Axialspiel

Die Type SAC3544 36/45 Edelstahl Rostfrei (Für IS44/IS44 ACROS Steuersatz) / 35445.5 hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type SAC3544 36/45 Edelstahl Rostfrei (Für IS44/IS44 ACROS Steuersatz) / 35445.5 entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. ACB3544H5.5 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 1690 N
Statische Tragzahl [radial]: 1350 N

2. ACB3544H5.5 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 1436.5 N
Statische Tragzahl [radial]: 1255.5 N

3. ACB3544H5.5 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 1352 N
Statische Tragzahl [radial]: 1215 N

4. SS / S / W ACB3544H5.5 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1183 N
Statische Tragzahl [radial]: 1080 N

5. KER / CE ACB3544H5.5 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 963.3 N
Statische Tragzahl [radial]: 823.5 N

6. FC ACB3544H5.5 MAX / VRS **
Dynamische Tragzahl [radial]: 2112.5 N
Statische Tragzahl [radial]: 2430 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3544H5.5
Dynamische Tragzahl [radial]: 1098.5 N
Statische Tragzahl [radial]: 1080 N

* (Hinweis: Keramik Kugellager ACB3544H5.5 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3544H5.5 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB ACB3544H5.5 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYACB3544H5.5 2RS.

** (Hinweis: Vollkugellager ACB3544H5.5 haben die maximale Anzahl an Kugeln ( ACB3544H5.5 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3544H5.5VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3544H5.5 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3544H5.5 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type SAC3544 36/45 Edelstahl Rostfrei (Für IS44/IS44 ACROS Steuersatz) / 35445.5 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.



SAC3544 36/45° Double Lip System - Edelstahl rostfrei Steuersatz Kugellager, alternativ zu AC3544 und ACB3544H5.5



HINWEIS: Auf der Canyon Website wird das obere Steuersatzlager fälschlichweise als 44x31.6x5.5 ACROS 1-1/4" Kugellager gelistet. Auf der ACROS Website is44/is44 wird das Lager mit korrekter Abmessung angegeben.

Diese Abmessung kommt zustande, wenn man den Kompressionsring mit misst. Dieser muss vorsichtig zusammengedrückt werden und herausgenommen werden. Bewahren Sie den Ring auf, dieser mussanschließend auf das neue Lager aufgesetzt werden.

(Please note: On the Canyon Website the upper headset bearing is wrongly statet as 44x31.6x5.5 ACROS 1-1/4" Bearing. On the ACROS website is44/is44 the bearings dimensions are statet correct. This messurement includes the compression ring. This ring must carefully be squeezed and pulled out. Please keep it as it must be placed on the new bearing afterwards).



- ACB = Schrägkugellager

- Abmessung 44x35x5.5 mm (Außen x Innen x Breite) bzw. 35x44x5.5 mm

- Voll-Edelstahl Schrägkugellager: Ringe, Kugeln und Dichtungsverstärkung aus AISI440C Edelstahl

- Beidseitig stark gedichtet mit Doppellippendichtung in eingefräster V-Nut - Dichtungsfarbe: orange/rot

- Wartungsfrei stark gefettet



U.a. für Canyon Räder mit is44/is44 ACROS Steuersatz wie Endurance CF SLX, CF SL, CF, Grail, Inflite CF SLX und Ultimate CF EVO, SLX, SL. unteres Steuersatz Kugellager ("Lower Headset Bearing") u.a. für ACROS/Canyon CF SLX und AI-70 Canyon Steuersatz Kugellager nach Baujahr 2016: R39 Ultimate CF SLX / R36 Endurace CF SLX / R28 Aeroad CF SLX. Normalerweise wird das Lager zusammen mit dem Lager SAC3344R1 verwendet, dieses finden Sie hier: https://www.kugellager-shop.net/sac3344r1-36-45-edelstahl-steuersatz-kugellager-44x33x6mm.html

Das Lager wird u.a. auch für IS44/IS52 Steuersätze zusammen mit dem Lenkkopflager AC4052R2 verwendet, dieses finden Sie hier: https://www.kugellager-shop.net/ac4052r2-45-45-steuersatz-kugellager-52x40x7mm.html

Da dies je nach Baujahr varriert, messen Sie Ihr altes Lager bitte vor der Bestellung unbedingt.







Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SAC3544 / SS AC3544 36/45 abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS ACB3544H5.5 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*44*5.5 mm.

1. Kugellager Innendurchmesser 35 mm (Winkel 36°)

2. Kugellager Außendurchmesser 44 mm (Winkel 45°)

3. Kugellager Breite 5.5 mm

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:

ACB3544H5.5LU / ACB3544H5.5-LLU / ACB3544H5.5LLU / ACB3544H5.5-LU

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:


-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
