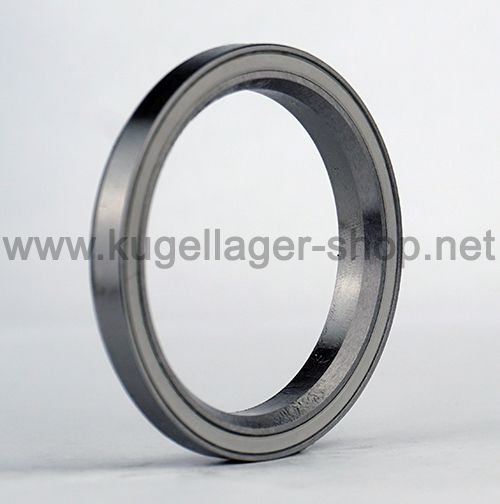

TH MR006 1.5" 36/36° SS = Edelstahl rostfrei (TH-072E / TH-072S)

Abmessungen und Toleranzen

d = Innendurchmesser: 40 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm.

D = Außendurchmesser: 51 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.989 mm bis max. 51 mm.

B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51x6.5 mm / 40x51x6.5mm (Innen x Außen x Breite) bzw. 51x40x6.5 mm / 51x40x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.1 cm , Breite = 0.65 cm.

Lagerluft und Axialspiel

Die Type TH MR006 1.5" 36/36° SS = Edelstahl rostfrei (TH-072E / TH-072S) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type TH MR006 1.5" 36/36° SS = Edelstahl rostfrei (TH-072E / TH-072S) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. MR006 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 4930 N
Statische Tragzahl [radial]: 4180 N

2. MR006 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 4190.5 N
Statische Tragzahl [radial]: 3887.4 N

3. MR006 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3944 N
Statische Tragzahl [radial]: 3762 N

4. SS / S / W MR006 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 3451 N
Statische Tragzahl [radial]: 3344 N

5. KER / CE MR006 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2810.1 N
Statische Tragzahl [radial]: 2549.8 N

6. FC MR006 MAX / VRS **
Dynamische Tragzahl [radial]: 6162.5 N
Statische Tragzahl [radial]: 7524 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC MR006
Dynamische Tragzahl [radial]: 3204.5 N
Statische Tragzahl [radial]: 3344 N

* (Hinweis: Keramik Kugellager MR006 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MR006 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB MR006 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYMR006 2RS.

** (Hinweis: Vollkugellager MR006 haben die maximale Anzahl an Kugeln ( MR006 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MR006VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMR006 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMR006 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
