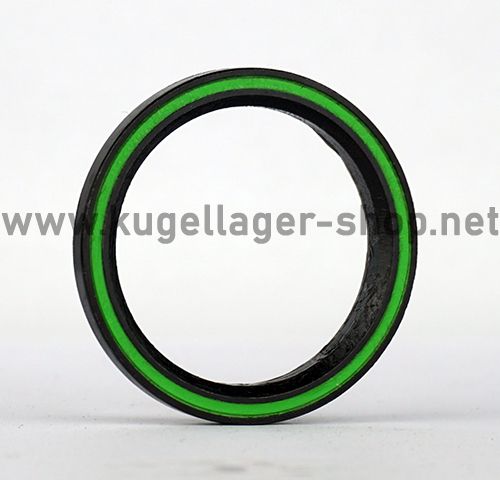

MR136 BO / Alt. TH MR136 - TH Industries No. 51 45/45° (u.a. Giant Overdrive 2 OD2 Road) = ACB418H6
Kugellager für Steuersatz / Lenkkopflager - 32.8x41.8x6 mm (bzw. 41.8x32.8x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MR136
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28269
13,00 €
10,92 €
| Menge | Preis je |
|---|---|
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 28269 |
|---|---|
| Hersteller | Neutral |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Lenkkopflager |
| Abmessungen (mm) - Innen x Außen x Breite | 32.8 x 41.8 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 32.8 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,645669 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type MR136 BO / Alt. TH MR136 - TH Industries No. 51 45/45° (u.a. Giant Overdrive 2 OD2 Road) = ACB418H6 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 32.8 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 32.79 mm bis max. 32.8 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 32.8x41.8x6 mm / 32.8x41.8x6mm (Innen x Außen x Breite) bzw. 41.8x32.8x6 mm / 41.8x32.8x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.28 cm, Außendurchmesser = 4.18 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type MR136 BO / Alt. TH MR136 - TH Industries No. 51 45/45° (u.a. Giant Overdrive 2 OD2 Road) = ACB418H6 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR136 BO / Alt. TH MR136 - TH Industries No. 51 45/45° (u.a. Giant Overdrive 2 OD2 Road) = ACB418H6 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MR136 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MR136 EMQ (Elektromotoren Qualität): 3. MR136 Industriequalität / Standard: 4. SS / S / W MR136 Edelstahl rostfrei 5. KER / CE MR136 Keramiklager Si3N4 / ZRO2* 6. FC MR136 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MR136 * (Hinweis: Keramik Kugellager MR136 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MR136 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MR136 haben die maximale Anzahl an Kugeln ( MR136 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MR136VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMR136 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMR136 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR136 BO / Alt. TH MR136 - TH Industries No. 51 45/45° (u.a. Giant Overdrive 2 OD2 Road) = ACB418H6 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR136 / NO.51 ACB - Kugellager für 1-1/4" Steuersatz / Durchmesser 41,8 mm - Winkel: 45/45°
- Abmessung Innen x Außen x Breite: 32,8 x 41,8 x 6 mm
(Abmessung Außen x Innen x Breite: 41,8 x 32,8 x 6 mm )
- Beidseitig gedichtet und wartungsfrei gefettet
- Winkel (Innen x Außen): 45/45°
- Verbesserte BO (= Black Oxid) Ausführung mit korrosionsbeständigeren Ringen (gegenüber unbehandelten Stahlringen)
Einsatzgebiet u.a. oberes Steuersatzlager für Giant Overdrive 2 (OD2) in Ausführung: System Road Bike. Oft (aber nicht bei allen Baujahren) zusammen mit dem unteren Steuersatzlager: https://www.kugellager-shop.net/mr137-th-no54-45-45-steuersatz-kugellager-37x46-9x7mm.html
Außerdem genutzt in einigen Baujahren von Anthem, TCR, Defy. Bitte messen Sie Ihre alten Lager vorher unbedingt nach, da je nach Baujahr unterschiedliche Lager verbaut sein können.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MR136 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR136 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 32.8*41.8*6 mm.
1. Kugellager Innendurchmesser 32.8 mm (Winkel 45°)
2. Kugellager Außendurchmesser 41.8 mm (Winkel 45°)
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
