MH-P08F 45°x45° BO (BO=Korrosionsbeständig) Alt. u.a. FSA TH870E TH MR121 1-1/8

Datenblatt zur Type MH-P08F 45°x45° BO (BO=Korrosionsbeständig) Alt. u.a. FSA TH870E TH MR121 1-1/8 (Kugellager für Steuersatz / Lenkkopflager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type MH-P08F 45°x45° BO (BO=Korrosionsbeständig) Alt. u.a. FSA TH870E TH MR121 1-1/8 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

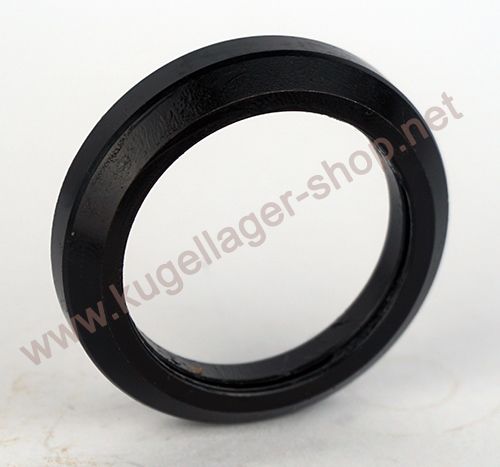

MH-P08F 45/45° BO (BO = Korrosionsbeständige, schwarz-brünierte Ausführung) - Abmessung: 30.5 x 41.8 x 8 mm - Winkel 45/45° für 1-1/8” Steuersatz Kugellager ("Integrated Headset")

Wir bieten dieses Lager auch in der Ausführung EDELSTAHL ROSTFREI an unter: https://www.kugellager-shop.net/mh-p08f-th-mr121-1-1-8-45x45-steuersatz-kugellager-edelstahl-rostfrei.html

- Alternativ zu TH MR042 und TH MR042S und TH MR042R / FSA TH 870E / FSA TH MR121 1-1/8 45°x45° (= TH MR1211-1/8 45°x45° C8) / TH MR070 / Tange Seiki 1 1/8" 45°x45° ECO Compatible / TH MR084 / TH MR116 / NO8B bzw. N08B W/CAMPY / TH-870E / Specialized Product Code 160-1647 / MR121 BBB /

HINWEIS: Das Lager hat eine leichte Abkantung am Innenring, damit der Klemmring gut sitzt:

Diese Bilder vergleichen die NICHT-BO Version und dienen nur der Anschauung, da die Abkantung bei der BO = schwarzoxidierten Ausführung kaum auf dem Bild zu sehen ist. Wenn Sie bestellen, erhalten Sie selbstverständlich die korrekte BO Version.

Die Ausführung mit der Abkantung ist rechts im BIld mit dem roten Kreis markiert. Sie spüren die Abkantungsrille wenn Sie am Innenring des alten Lagers mit dem Finger darüber streifen. Die Abkantung ist deutlich zu spüren. Sollte Ihr Lager diese nicht haben, die Abmessungen jedoch übereinstimmen, benötigen Sie das Lager MH-P08H8. Dieses finden Sie in der BO-Version hier: https://www.kugellager-shop.net/mh-p08h8-bo-45-45-headset-1-1-8-steuersatzlager.html

- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz / Lenkkopflager

- BO = Black Oxid Treatment = Schwarzbrünierung der Ringe als Korrosionsschutz

- Einseitige Dichtung / Nylon Käfig / G10 Präzisionskugeln / Wartungsfrei gefettet /

- Der Innendurchmesser ist für 1-1/8", entsprechend ist die Angabe 30.5 mm oder 30.6 mm (Angabe gerundet)

- Abmessung Innen x Außen x Breite: 30,5 x 41,8 x 8 mm (= 30.6x41.8x8 mm)

- Abmessung Außen x Innen x Breite: 41,8 x 30,5 x 8 mm (= 41.8x30.6x8 mm)

Einsatzgebiet u.a. Fahrrad Integrated Headset Steuersatz (1-1/8" bzw. 1.8") / MTB Mountainbike Steuersatz. Beispielhafte Anwendungen als Kugellager für Steuersatz (sehr häufig als Specialized Steuersatz Kugellager) sind:

- Bei manchen Baujahren des ACROS Steuersatz AI42/AI52 im YT Industries Steuersatz von Carbon Capra Jeffsy und Tues (WICHTIG: Normalerweise wird deut das Lager MH-P0H7K mit Breite 7 mm genutzt, nur manche Baujahre haben das MH-P08F verbaut - bitte prüfen Sie die Abmessung unbedingt vor dem Kauf)

- Specialized Venge Steuersatz BIS 2015 (ab 2016 benötigen Sie vermutlich das Lager ACB453H7.3, zu finden hier - bitte vorher abmessen! https://www.kugellager-shop.net/acb453h73-specialized-venge-bj2016-35x453x73mm.html) als oberes Steuersatzlager

- Oberes Steuersatzlager bei GIANT TCR, Overdrive Road (OD) -- nicht bei Overdrive 2 -- und Giant Defy / Propel OD, sowie FSA Orbit C-33-CX No:44-CX, sowie Focus Cayo / Focus Mares / Focus Paralane / Focus Izalco und Bianchi Specialissima / Bianchi Sprint / Bianchi  Aria / Bianchi Oltre Xr4 (Non-Disc) und Specialized Roubaix SL4 (nicht Specialized Future Shock) / Tarmac SL5 49/52cm und 3T Strada, sowie Cipollini RB1K The one / Bond 2 / NK1K / MCM und Cube Litening / Cube Agree Headset und Felt AR2-AR5 und FRD und Ridley Helium und Marin Rift Zone Carbon, sowie Santa Cruz Jackel und Wilier GTR und Liv Overdrive Road OD / Avail (+ Advanced und AR) / Devote / Avow / Langma zusammen mit dem unteren Steuersatzlager MH-P22, in der BO Version zu finden hier: https://www.kugellager-shop.net/mh-p22-bo-steuersatz-kugellager-34x47x7mm-47x34x7mm.html

- Oberes Steuersatzlager bei FSA Orbit C-40-ACB No:42 / FSA Orbit 48-CF-ACB No:48CF sowie Bianchi Sempre Pro / Bianchi Zurigo Disc / Bianchi Zolder / Bianchi Infinito / Bianchi Intenso / Bianchi Intrepidia / Bianchi Oltre und Orbea Orca B / Orca S / Orca G / Avant OMP / OMP / OMR / Rallon / Occam / Oiz / Alma / Laufey und Boardman Team / Comp / SLR, AIR, ADV / CXR / MTR / MHT und Ridley Noah / Ridley Fenix sowie Kinesis Racelight T2 und T3 und GT Force / Zaskar und Felt Broam / Breed / Doctrine und Merida Reacto und Marin Headlands 1 + 2 / Gesalt X10-X11 / Modelle 1 - 2- 2.5 von Marin / Nicasio 2 und Whyte G-170 und S-150, sowie Rose X-Lite Six, Rose X-Lite Four zusammen mit dem unteren Steuersatz Kugellager ACB518K zu finden hier: https://www.kugellager-shop.net/acb518k-36-45-steuersatz-kugellager-acb-518k.html

- Oberes Steuersatzlager bei FSA Orbit C-40 No:42 zusammen mit dem unteren Rillenkugellager 6806 2RS, in verschiedenen Qualitäten angeboten hier: https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=6806rs

- Oberes Steuersatzlager bei Specialized Stumpjumper / Tarmac SL6 / Tarmac SL2 - SL3 / Specialized mit Enduro Headset (dort bitte nochmal prüfen, da dies je nach Baujahr des Enduro Steuersatz anders sein kann) / Specialized Epic / Tarmac SL5 58/61cm zusammen mit dem unteren Steuersatzlager MH-P16, in der BO-Version hier zu finden: https://www.kugellager-shop.net/mh-p16-bo-kugellager-steuersatz-52x40x7mm.html

- Oberes Kugellager für Steuersatz von Specialized Tarmac SL4 / Tarmac SL5 54/56cm / Specialized Roubaix SL3 / Allez / Allez Sprint / Crux / Diverge / Venge zusammen mit dem unteren Steuersatzlager MH-P21 zu finden hier: https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=MH-P21

- Oberes Lenkkopflager bei Specialized Diverge E5 BJ 201 zusammen mit dem unteren Steuersatzlager ACB458, welches Sie hier finden: https://www.kugellager-shop.net/acb458h6-5-45-45-45-8-36-8-6-5-45-eco-kugellager.html

- Oberes Kugellager für Specialized Steuersatz Aethos zusammen mit dem unteren Steuerlager ACB495H6.5, welches Sie hier finden: https://www.kugellager-shop.net/acb495h6-5-45-45-steuersatz-kugellager-specialized.html

- Oberes Steuersatzlager für Specialized Diverge E5 2018 zusammen mit dem Lager ACB458, zu finden hier: https://www.kugellager-shop.net/acb458h6-5-45-45-45-8-36-8-6-5-45-eco-kugellager.html

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08F BO Lenkkopflager abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TH MR 121 / TH870E Steuersatzlager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:
